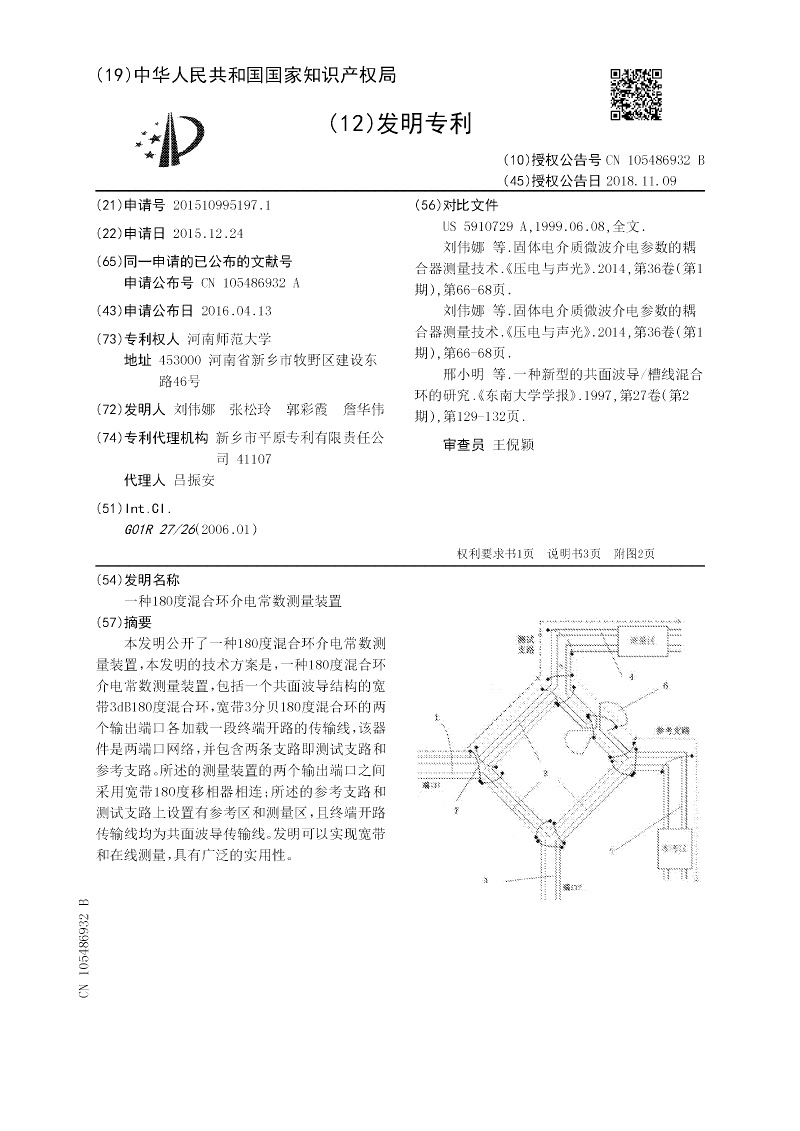

一种180度混合环介电常数测量装置

发布时间: 2023-12-30     浏览次数: 427


摘要:本发明公开了一种180度混合环介电常数测量装置,本发明的技术方案是,一种180度混合环介电常数测量装置,包括一个共面波导结构的宽带3dB180度混合环,宽带3分贝180度混合环的两个输出端口各加载一段终端开路的传输线,该器件是两端口网络,并包含两条支路即测试支路和参考支路。所述的测量装置的两个输出端口之间采用宽带180度移相器相连;所述的参考支路和测试支路上设置有参考区和测量区,且终端开路传输线均为共面波导传输线。发明可以实现宽带和在线测量,具有广泛的实用性。

申请人:河南师范大学

地址: 453000 河南省新乡市牧野区********(隐藏)

发明(设计)人:刘伟娜张松玲郭彩霞詹华伟

主分类号:G01R27/26(2006.01)I

分类号:G01R27/26(2006.01)I
